| Nombre De La Marca: | ANS |
| Número De Modelo: | ANS-RCD-63A |
| Cuota De Producción: | 1PC |
| Precio: | USD |
| Detalles Del Embalaje: | paquete estándar de la exportación |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

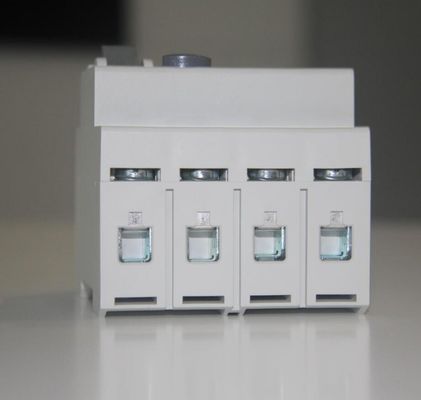

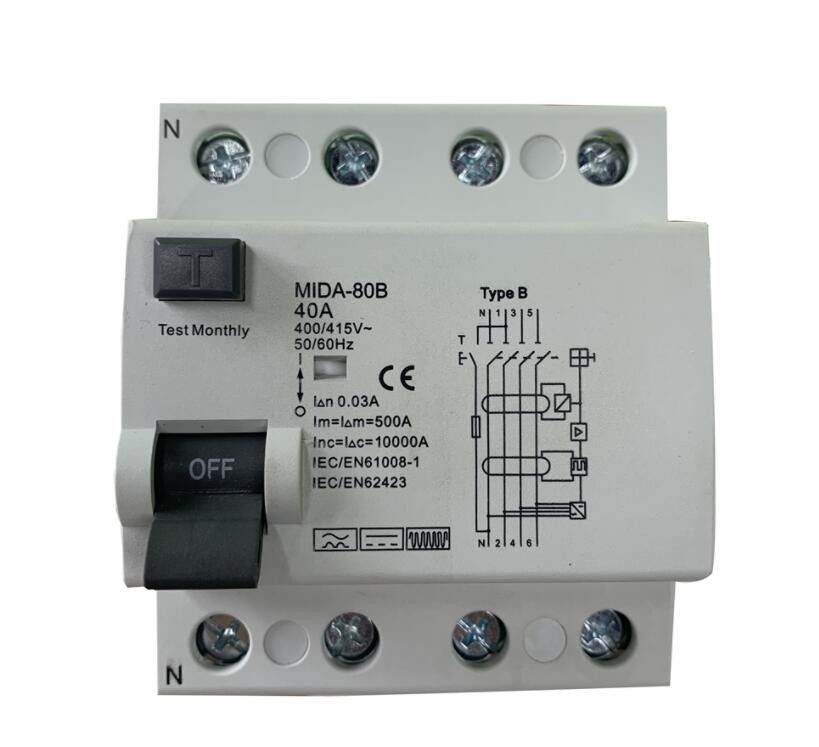

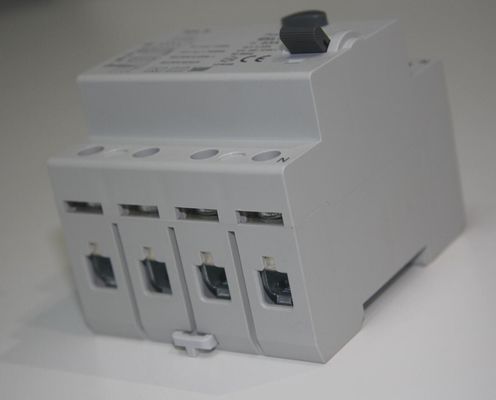

tipo disyuntor actual residual de 40A 4 poste 30mA de B 10KA RCD
Los dispositivos actuales residuales (RCDs) son dispositivos que cambian de la seguridad. Se diseñan para proporcionar la seguridad para tres tipos de protección;
Especificación
| Tipo (la forma de onda de la salida de la tierra detectó) | A RCCB |
| Corriente clasificada adentro |
63A
|
| Postes | 4P |
| Voltaje clasificado Ue |
2P 240V~, 4P 415V~
|
| Voltaje Ui del aislamiento | 500V |
| Frecuencia clasificada | 50/60Hz |
| Corriente residual clasificada de la operación (yo n) | 30mA |
| Residual clasificada que hace y que rompe capacidad (I m) |
500A (In≤40A), el 10In (In>40A)
|
| Cortocircuito Inc= actual yo c | 10000A |
| Fusible de SCPD | 10000 |
| Tiempo de la rotura bajo I n | ≤0.1s |
| El impulso soporta el voltaje clasificado (1.5/50) Uimp | 4000V |
| Voltaje dieléctrico de la prueba en el ind. Freq. para 1min | 2.5kV |
| Vida eléctrica | 2.000 ciclos |
| Vida mecánica | 4.000 ciclos |
Instalación
| Indicador de posición del contacto | Sí |
| Grado de la protección | IP20 |
| Temperatura ambiente (con diariamente average≤35°C) | -5°C~+40°C |
| Temperatura de almacenamiento | -25°C~+70°C |
| Tipo de conexión terminal | Cable/Pin-tipo barra de distribución de busbar/U-type |
| Top/parte inferior terminales del tamaño para el cable | 35mm2 18-3AWG |
| Top/parte inferior terminales del tamaño para la barra de distribución | 35mm2 18-3AWG |
| Ajuste del esfuerzo de torsión | 2.5Nm 22In-lbs |
| Montaje | En el carril EN60715 (35m m) del estruendo mediante el dispositivo rápido del clip |
| Conexión |
Fuente de alimentación en ambas direcciones
|
Gama actual que dispara
|
El disparar
|
Ángulo de retardamiento
|
In>0.01A△
|
In≤0.01A△
|
|
Actual
|
0°
|
0.35In≤I△≤1.4I△n△
|
0.35In≤I△≤2I△n△
|
|
Gama
|
el 90°
|
0.25In≤I△≤1.4I△n△
|
0.25In≤I△≤2I△n△
|
|
135°
|
0.11In≤I△≤1.4I△n△
|
0.11In≤I△≤2I△n△
|
| Forma de onda perceptible | Corriente continua que pulsa sensible | Prueba de la sobretensión |
| Clase de B El disparar se asegura para las corrientes residuales sinusoidales de la CA pulsó las corrientes residuales de DC, alternando corrientes sinusoidales residuales hasta 1000Hz, corrientes residuales directas que pulsan y para las corrientes residuales directas lisas, está aplicado repentinamente o aumentando lentamente. |
Reaccionan a la CA y a la corriente de falta de DC que pulsa que alcanzan 0 o casi 0 dentro de un plazo de la frecuencia de las tuberías. |
Capacidad de la oleada de RCCB. No disparando en estandardizado 8/20 parte oleada-actual 2 del VDE 0432 de las ondas acc.to de los υs con valores de la sobretensión hasta de 250A. |
¿Cuáles son los efectos de la corriente de falta residual de DC sobre RCDs?
puede ser que valga el pensar en algunos más viejos modelos de los probadores de la impedancia del lazo de la falta de tierra, que podrían hacer el RCD actuar involuntariamente. Para prevenir esto, algunos tipos de probadores de la impedancia del lazo de la falta de tierra impusieron una corriente de DC ante la corriente de la prueba de la CA. Esta corriente de DC saturó el centro magnético del RCD que evitaba que dispare bajo condición de prueba.
Donde el equipo produce un elemento de DC residual, por ejemplo, las impulsiones de la variable-velocidad está conectado con la instalación eléctrica, el componente de DC puede saturar el centro magnético y con eficacia ciego o cierra el RCD. Esto se conoce como ‘cegando’ y podría evitar que el RCD actúe o reducir la sensibilidad dando por resultado una situación peligrosa.
Uso
Emplazamientos de la obra
Premisas agrícolas y hortícolas
Ubicaciones que conducen con el movimiento restricto
Caravana y parques que acampan
Demostraciones y soportes de la exposición
Iluminación al aire libre
Puertos deportivos
Ubicaciones médicas
Fuentes de alimentación fotovoltaicas solares del sistema
Unidades móviles o transportables
Instalaciones de carga del vehículo eléctrico
Instalaciones temporales para las estructuras, dispositivos de la diversión y cabinas en los parques de atracciones, parques de atracciones y circos, y
Sistemas de calefacción del piso y del techo.
Certificación: TUV
|
|
