| Nombre De La Marca: | ANS |
| Número De Modelo: | ANS-RCBO-32A |
| Cuota De Producción: | 1PC |
| Precio: | USD |
| Detalles Del Embalaje: | paquete estándar de la exportación |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

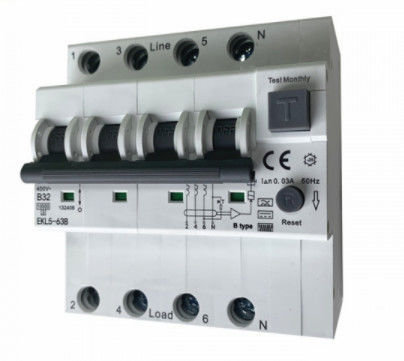

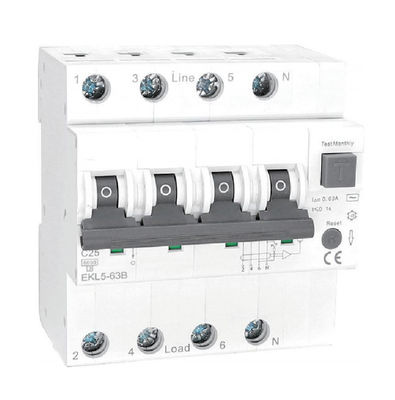

A RCCB con el tipo disyuntor de la protección de la sobreintensidad de corriente de los polos B32 MCB RCD de B RCBO 4
Datos técnicos
| Modo | Electrónico | ||||||||||||||||||||||||||||||
| Tipo Corriente clasificada adentro |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Postes | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Voltaje clasificado Ue Voltaje Ui del aislamiento |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Frecuencia clasificada | 50/60Hz | ||||||||||||||||||||||||||||||
| Corriente de funcionamiento residual clasificada (adentro△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Rompa el tiempo debajo adentro△ | ≤0.1s (tipo <0.5s de S) | ||||||||||||||||||||||||||||||
| Capacidad de fractura clasificada | 6,000A | ||||||||||||||||||||||||||||||
| Energía que limita la clase | 3 | ||||||||||||||||||||||||||||||
| El impulso soporta el voltaje clasificado (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Voltaje dieléctrico de la prueba en el ind. Freq. para 1min | 2kV | ||||||||||||||||||||||||||||||
| Grado de contaminación | 2 | ||||||||||||||||||||||||||||||
| Característica termomagnética del lanzamiento | B, C | ||||||||||||||||||||||||||||||
Uso
Características mecánicas
| Vida eléctrica | 4.000 ciclos | ||||||||||||||||||||||||||||||
| Vida mecánica Indicador de posición del contacto |
10.000 ciclos Sí |
||||||||||||||||||||||||||||||
| Grado de la protección | IP20 | ||||||||||||||||||||||||||||||
| Refiérase a la temperatura para fijar del elemento termal | 30℃ | ||||||||||||||||||||||||||||||
| Temperatura ambiente (con average≤35℃ diario) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Temperatura de almacenamiento | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Instalación
| Tipo de conexión terminal Top/parte inferior terminales del tamaño para el cable |
Cable/Pin-tipo barra de distribución de busbar/U-type 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Top/parte inferior terminales del tamaño para la barra de distribución | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Ajuste del esfuerzo de torsión | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Montaje | En el carril EN60715 (35m m) del estruendo mediante el dispositivo rápido del clip | ||||||||||||||||||||||||||||||
| Conexión | Del top | ||||||||||||||||||||||||||||||
| Contacto auxiliar | EKM1-OF | ||||||||||||||||||||||||||||||
| Contacto de la alarma Lanzamiento de la desviación |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Ángulo de retardamiento 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| el 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certificación: TUV
|
|
