| Nombre De La Marca: | ANS |
| Número De Modelo: | ANS-RCD-32A |
| Cuota De Producción: | 1PC |
| Precio: | USD |
| Detalles Del Embalaje: | paquete estándar de la exportación |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

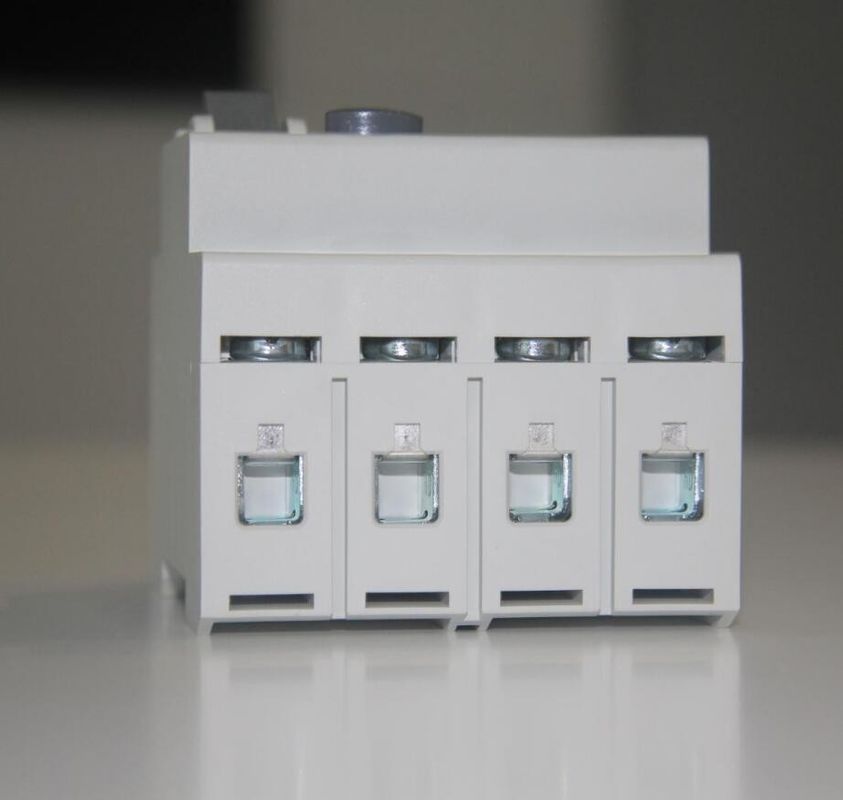

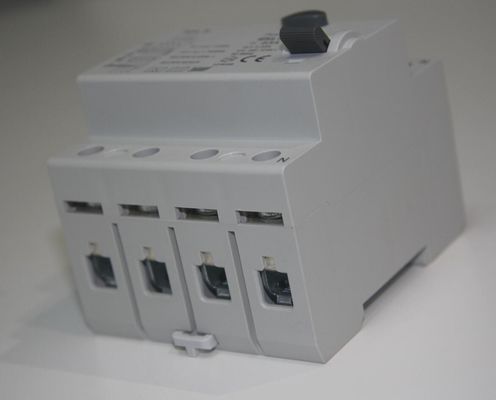

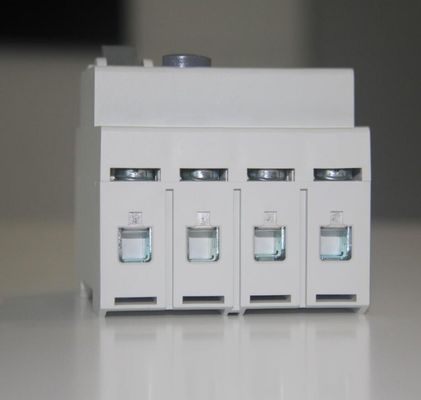

A RCCB de 10KA 63A 415V con el disyuntor actual de la residual de la protección de DC 6mA
Datos técnicos
| Modo | Electromágnetico | ||||||||
| Tipo (la forma de onda de la salida de la tierra detectó) Corriente clasificada adentro |
B 25,40,63A |
||||||||
| Postes | 2P, 4P | ||||||||
| Voltaje clasificado Ue | 2P 240V~, 4P 415V~ | ||||||||
| Voltaje Ui del aislamiento | 500V | ||||||||
| Frecuencia clasificada | 50/60Hz | ||||||||
| Corriente residual clasificada de la operación (adentro△) | 30mA | ||||||||
| Corriente de funcionamiento residual clasificada (Idc△) | 6mA | ||||||||
| Residual clasificada que hace y que rompe capacidad (Im△) | 500A (In≤40A), el 10In (In>40A) | ||||||||
| Cortocircuito Inc= actual Ic△ | 10,000A 10000 | ||||||||
| Rompa el tiempo debajo en△ impulso soportan el voltaje clasificado (1.5/50) Uimp | ≤0.1s 4000V | ||||||||
| Voltaje dieléctrico de la prueba en el ind. Freq. para 1min | 2.5kV | ||||||||
| Vida eléctrica | 2.000 ciclos | ||||||||
| Vida mecánica | 4.000 ciclos | ||||||||
Instalación
| Indicador de posición del contacto | Sí | ||||||||
| Grado de la protección Temperatura ambiente (con average≤35℃ diario) |
IP20 -5℃~+40℃ |
||||||||
| Temperatura de almacenamiento | -25℃~+70℃ | ||||||||
| Tipo de conexión terminal | Cable/Pin-tipo barra de distribución de busbar/U-type | ||||||||
| Top/parte inferior terminales del tamaño para el cable | 35mm2 18-3AWG | ||||||||
| Top/parte inferior terminales del tamaño para la barra de distribución | 35mm2 18-3AWG | ||||||||
| Ajuste del esfuerzo de torsión | 2.5Nm 22In-lbs | ||||||||
| Montaje | En el carril EN60715 (35m m) del estruendo mediante el dispositivo rápido del clip | ||||||||
| Conexión | Fuente de alimentación en ambas direcciones | ||||||||
| Ángulo de retardamiento 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| el 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certificación: TUV
|
|
